СКЭЛТЭК                                            разработка и изготовление электронных устройств

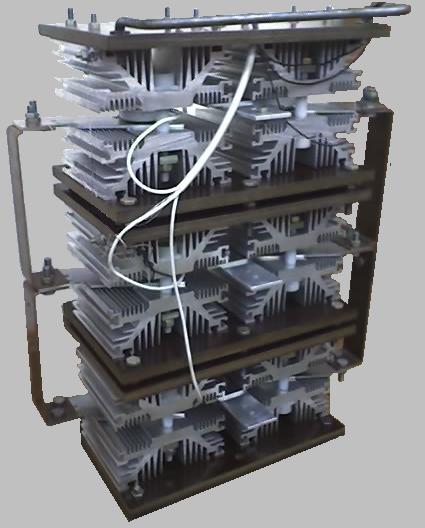

                                                                  Тиристорный регулятор ТПР-4







  входное напряжение переменное трёхфазное до 380В , действующий выходной ток до 1500А.В качестве модуля управления используется М16М-3.

  Габариты 675x495x225.

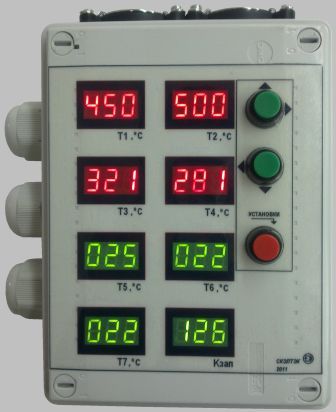

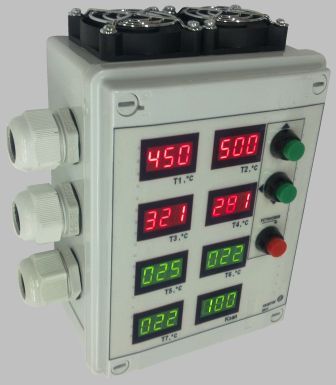

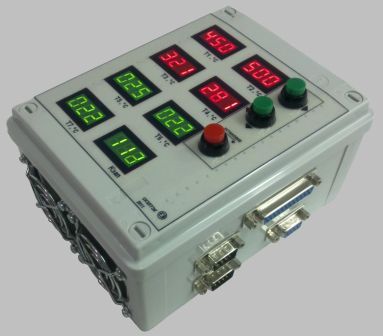

                                                              Тиристорный регулятор ТПР-5











                                                                                    Характеристики

 Количество выходных силовых каналов                                                     6 симметричных тиристоров(симисторов)

 Максимальное напряжение на ключах силовых каналов                                                                                     600В

 Максимальный действующий выходной ток силового канала                                                                              25А

 Алгоритмы плавного пуска и останова асинхронных двигателей с фазосмещающим конденсатором                                                                                                                                                      есть

 Синхронизация перехода через ноль                                                                            раздельная от силовых цепей

 Напряжение питания платы управления                                                                                   переменное 220-380В



                                                                         Входные сигналы

 Количество входных аналоговых каналов

      для измерения сигналов температуры от интегральных датчиков(LM135-LM335  диапазон -50\B0С...+150\B0С)       7

      для измерения сигналов температуры от термопар ХА, ХК                                                                                 7

      для контроля утечки, измерения уровня, наличия в трубе и качества воды                                                         7

 Погрешность измерения температуры от интегральных датчиков(индивидуальная калибровка)                        0,2\B0С

 Погрешность измерения температуры от термопар ХА(без погрешности термопары)                                           1\B0С

 Погрешность измерения температуры от термопар ХК(без погрешности термопары)                                           2\B0С

 Количество входных дискретных каналов

     с встроенным модулем расширения                                                                                                                     31

     с применением внешнего модуля расширения                                                                                                   128

     тип дискретного сигнала                                                                                                        сухой контакт, 0-24В

     максимальная перегрузка по входу                                                                                            70В долговременно





                                                                    Цифровые интерфейсы

 RS-232                                                                                                                                                                      2

 Скорость передачи по RS-232                                                                                                            до 921600бит/c

 Интерфейс связи с удалёнными(до 50 метров) индикаторной панелью и клавиатурой                                            1



 Габариты ШхВхГ, мм                                                                                                                             154x179x97



Программное обеспечение позволяет задавать временные зависимости коэффициента заполнения в виде таблицы в энергонезависимой памяти модуля.
